Planowanie liczby obwodów to jeden z najczęściej niedocenianych etapów budowy czy remontu domu. Dobrze zaprojektowana instalacja elektryczna nie polega na tym, żeby "wszystko podłączyć do jednego kabla" – to przepis na wyskakujące bezpieczniki, migające światło i realne ryzyko pożaru. Im więcej wiesz o tym, jak dzielić instalację na obwody, tym łatwiej rozmawiać z elektrykiem i uniknąć kosztownych poprawek po latach.

Dlaczego liczba obwodów ma znaczenie?

Obwód elektryczny to fragment instalacji zabezpieczony jednym bezpiecznikiem lub wyłącznikiem różnicowoprądowym, obsługujący konkretną grupę gniazd, punktów świetlnych lub urządzeń. Podział instalacji na wiele obwodów ma trzy podstawowe cele: bezpieczeństwo, funkcjonalność i wygodę codziennego użytkowania.

Jeśli w domu jest zbyt mało obwodów, każde większe obciążenie – na przykład jednoczesna praca pralki, czajnika i suszarki – może wywołać przeciążenie i wyłączenie zasilania w całym mieszkaniu. Zbyt rozdrobniona instalacja z kolei generuje niepotrzebne koszty materiałów i miejsca w rozdzielnicy. Sztuka polega na znalezieniu rozsądnego środka, dopasowanego do realnego sposobu korzystania z domu.

Ważny jest też aspekt bezpieczeństwa pożarowego. Osobne obwody z odpowiednio dobranymi zabezpieczeniami ograniczają skutki awarii – uszkodzenie jednego kabla lub urządzenia nie wyłącza całego domu z prądu, a wyłącznik różnicowoprądowy szybciej reaguje na usterkę, gdy obciążenie obwodu jest przewidywalne.

Ile obwodów potrzebuje typowy dom jednorodzinny?

Nie istnieje jedna sztywna liczba, bo zależy ona od metrażu, liczby pomieszczeń i wyposażenia. W praktyce projektanci instalacji elektrycznych stosują jednak sprawdzone zasady podziału, które można traktować jako punkt wyjścia do rozmowy z elektrykiem.

  • Oświetlenie – zwykle dzielone na 2-4 obwody (np. parter, piętro, oświetlenie zewnętrzne), tak aby awaria jednego nie pozostawiła całego domu w ciemności.
  • Gniazda ogólnego przeznaczenia – jeden obwód na 8-10 gniazd w pomieszczeniach mieszkalnych, czyli w domu 120-150 m² często potrzeba 3-5 takich obwodów.
  • Kuchnia – ze względu na dużą moc urządzeń zwykle wymaga 2-4 odrębnych obwodów: gniazda robocze, płyta indukcyjna lub kuchenka, piekarnica, czasem osobny obwód dla lodówki i zamrażarki.
  • Łazienki – każda łazienka powinna mieć własny obwód gniazd (chroniony wyłącznikiem różnicowoprądowym 30 mA) oraz często dodatkowy obwód dla ogrzewania podłogowego lub grzejnika elektrycznego.
  • Pralnia/kotłownia – osobny obwód dla pralki i suszarki, ewentualnie kolejny dla pompy ciepła czy kotła elektrycznego.
  • Garaż, warsztat, ogród – co najmniej jeden obwód, a przy elektronarzędziach lub ładowarce do samochodu elektrycznego – zdecydowanie więcej.

Sumując te wartości, w przeciętnym domu jednorodzinnym o powierzchni 100-160 m² liczba obwodów zwykle wynosi od 15 do 25. Mniejsze mieszkania mogą mieć 10-14 obwodów, a duże domy z rozbudowaną instalacją grzewczą, garażem i strefą techniczną – nawet 30 i więcej.

Które urządzenia zawsze wymagają osobnego obwodu?

Część odbiorników energii ze względu na wysoką moc lub specyfikę pracy powinna mieć dedykowany obwód – bez tego trudno zapewnić bezpieczne i stabilne zasilanie. To pytanie pada praktycznie na każdym etapie projektowania instalacji, dlatego warto znać konkretną listę.

  • Płyta indukcyjna i piekarnica – pobierają prąd o mocy kilku kilowatów, dlatego zawsze projektuje się dla nich osobny obwód, często z przewodem o większym przekroju.
  • Bojler lub podgrzewacz wody – ze względu na dużą moc i długi czas pracy wymaga własnego zabezpieczenia.
  • Pralka i zmywarka – najlepiej każda na osobnym obwodzie, zwłaszcza jeśli mogą pracować równocześnie.
  • Klimatyzacja i pompa ciepła – wymagają stabilnego, nieprzerywanego zasilania i zwykle własnego zabezpieczenia dopasowanego do prądu rozruchowego.
  • Ładowarka do samochodu elektrycznego – to jeden z najbardziej energochłonnych punktów w domu, dlatego niemal zawsze projektuje się dla niej dedykowany obwód, a często i osobne zabezpieczenie nadprądowe wyższej klasy.
  • Sauna, jacuzzi, ogrzewanie podłogowe – ze względu na wilgotność i moc wymagają nie tylko własnego obwodu, ale też odpowiedniej klasy ochrony przeciwporażeniowej.

Reguła jest prosta: jeśli urządzenie ma moc powyżej około 2 kW lub pracuje w wilgotnym otoczeniu, prawie na pewno potrzebuje własnego obwodu. Łączenie kilku takich odbiorników na jednym zabezpieczeniu to jeden z najczęstszych błędów przy modernizacji starych instalacji.

Jak zaplanować rezerwę w rozdzielnicy?

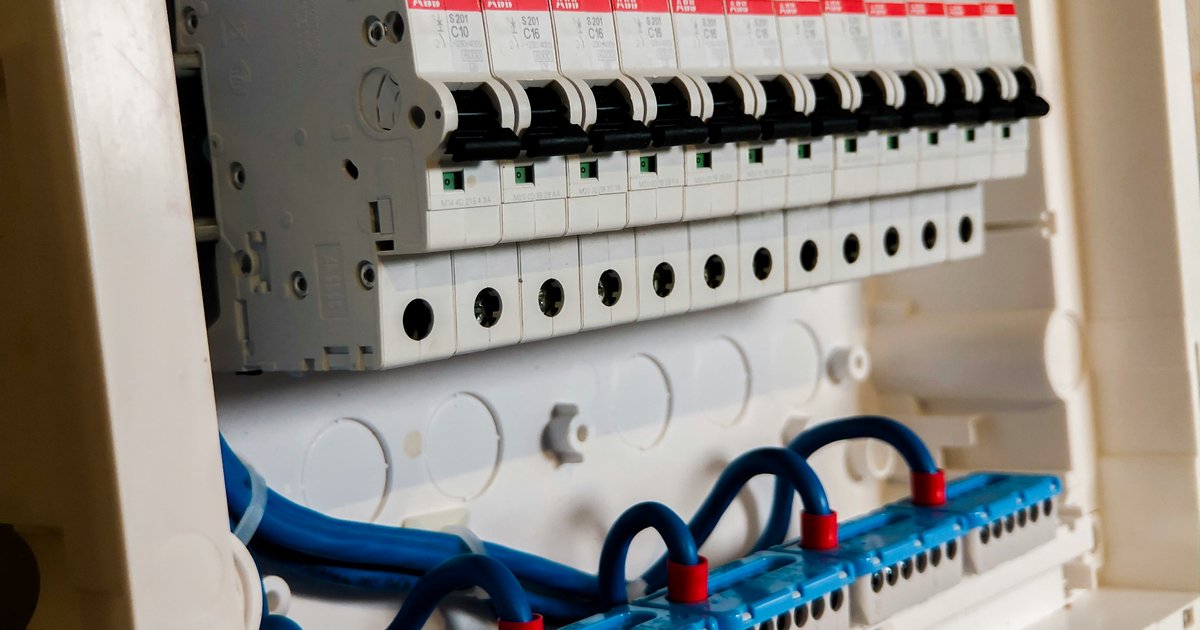

Rozdzielnica elektryczna to serce domowej instalacji, a jej wielkość powinna wynikać z liczby obwodów – nie odwrotnie. Zbyt mała rozdzielnica to jeden z najczęstszych powodów, dla których w przyszłości trudno dodać nowy obwód bez wymiany całej skrzynki.

Dobrą praktyką jest zaprojektowanie rozdzielnicy z zapasem 20-30% wolnych modułów względem obecnych potrzeb. Dzięki temu można później dodać:

  • obwód do ładowarki samochodu elektrycznego,
  • klimatyzację lub pompę ciepła,
  • dodatkowe gniazda w rozbudowanym poddaszu lub garażu,
  • instalację fotowoltaiczną i magazyn energii,
  • system smart home z dodatkowymi modułami sterującymi.

Warto też pomyśleć o rozdzielnicy piętrowej, jeśli dom ma więcej niż jedną kondygnację – skraca to trasy kabli i ułatwia serwisowanie. Coraz częściej stosuje się również rozdzielnice z wydzieloną sekcją dla instalacji fotowoltaicznej, co znacznie ułatwia jej ewentualne podłączenie w kolejnych latach, nawet jeśli na etapie budowy panele nie są jeszcze planowane.

Najczęstsze błędy przy projektowaniu obwodów

Wieloletnia praktyka pokazuje, że część problemów z instalacją elektryczną powtarza się w niemal każdym domu budowanym bez udziału doświadczonego projektanta. Poniżej najczęstsze pułapki, które warto znać zanim zamówi się materiały.

  • Zbyt mała liczba obwodów kuchennych – jeden obwód na całą kuchnię szybko okazuje się niewystarczający, gdy równocześnie pracują piekarnik, mikrofalówka i czajnik.
  • Brak osobnego obwodu dla łazienki – to nie tylko niewygoda, ale realne ryzyko związane z wilgocią i wodą w bliskim sąsiedztwie prądu.
  • Ignorowanie przyszłych potrzeb – pominięcie miejsca w rozdzielnicy na fotowoltaikę czy ładowarkę EV, mimo że plany takie istnieją "na później".
  • Zbyt długie obwody oświetleniowe – jeden obwód obsługujący całe oświetlenie w domu oznacza, że jedna usterka gasi światło wszędzie.
  • Niedoszacowanie przekroju przewodów – dobór kabla "na styk" bez rezerwy mocy prowadzi do przegrzewania się instalacji przy większym obciążeniu.
  • Brak dokumentacji powykonawczej – bez rzetelnego schematu trudno później zlokalizować, który bezpiecznik odpowiada za które gniazdo, co utrudnia serwis i rozbudowę.

Unikanie tych błędów nie wymaga dużych nakładów finansowych na etapie projektu – zdecydowanie bardziej kosztowne jest poprawianie instalacji po zakończeniu wykończenia wnętrz, gdy trzeba kucić ściany i podłogi.

Czy warto zlecić projekt instalacji elektrykowi?

Samodzielne liczenie obwodów "na oko" bywa ryzykowne, zwłaszcza w domach z rozbudowaną automatyką, ogrzewaniem elektrycznym czy planowaną fotowoltaiką. Elektryk lub projektant instalacji elektrycznych bierze pod uwagę nie tylko liczbę gniazd, ale też:

  • moc zamówioną u operatora sieci i jej wystarczalność dla planowanych urządzeń,
  • rozmieszczenie odbiorników względem tras kablowych, co wpływa na koszt materiałów,
  • wymagania norm dotyczących ochrony przeciwporażeniowej i selektywności zabezpieczeń,
  • możliwość integracji z systemem smart home lub magazynem energii w przyszłości.

Koszt profesjonalnego projektu jest zwykle niewielkim ułamkiem całkowitego budżetu remontu czy budowy, a pozwala uniknąć sytuacji, w której po wykończeniu domu okazuje się, że trzeba dobudowywać obwody prowadzone po wierzchu ściany. W przypadku remontu istniejącej instalacji dobrym pierwszym krokiem jest audyt elektryczny – ocena stanu obecnych obwodów i wskazanie, które z nich wymagają rozdzielenia lub wymiany zabezpieczeń.

Podsumowanie

Liczba obwodów w domu nie powinna wynikać z przypadku, lecz z konkretnej analizy pomieszczeń, urządzeń i planów na przyszłość. Przeciętny dom jednorodzinny potrzebuje od kilkunastu do ponad dwudziestu obwodów, a kluczowe odbiorniki – takie jak płyta indukcyjna, bojler, klimatyzacja czy ładowarka samochodowa – zawsze zasługują na własne, dedykowane zabezpieczenie. Zapas miejsca w rozdzielnicy i konsultacja z doświadczonym elektrykiem to inwestycja, która zwraca się już przy pierwszej rozbudowie instalacji, gdy zamiast kosztownego remontu wystarczy dodać jeden nowy moduł.
